LACP模式鏈路聚合簡介

華為交換機以太網鏈路聚合是指將多條以太網物理鏈路捆綁在一起成為一條邏輯鏈路,，從而實現增加鏈路帶寬的目的,。鏈路聚合分為手工模式和LACP模式,。

LACP模式需要有鏈路聚合控制協議LACP的參與,。當需要在兩個直連設備間提供一個較大的鏈路帶寬而設備支持LACP協議時,，建議使用LACP模式,。LACP模式不僅可以實現增加帶寬、提高可靠性,、負載分擔的目的,，而且可以提高Eth-Trunk的容錯性、提供備份功能,。

LACP模式下,，部分鏈路是活動鏈路，所有活動鏈路均參與數據轉發,。如果某條活動鏈路故障,，鏈路聚合組自動在非活動鏈路中選擇一條鏈路作為活動鏈路，參與數據轉發的鏈路數目不變,。

配置注意事項

如圖1所示,，SwitchA和SwitchB通過以太鏈路分別都連接VLAN10和VLAN20的網絡，且SwitchA和SwitchB之間有較大的數據流量,。用戶希望SwitchA和SwitchB之間能夠提供較大的鏈路帶寬來使相同VLAN間互相通信,。在兩臺Switch設備上配置LACP模式鏈路聚合組，提高兩設備之間的帶寬與可靠性,，具體要求如下：

• 兩條活動鏈路具有負載分擔的能力,。

• 兩設備間的鏈路具有1條冗余備份鏈路，當活動鏈路出現故障時,，備份鏈路替代故障鏈路,，保持?jǐn)?shù)據傳輸?shù)目煽啃浴?/p>

• 同VLAN間可以相互通信。

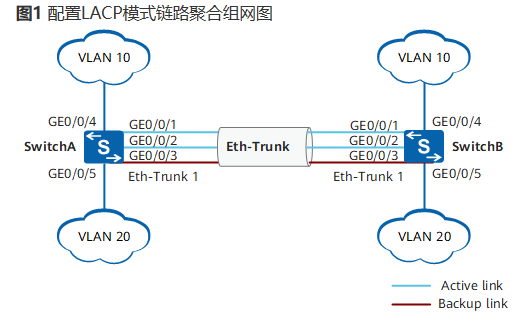

圖1 配置LACP模式鏈路聚合組網圖

配置思路

采用如下的思路配置LACP模式鏈路聚合：

1. 創建Eth-Trunk,，配置Eth-Trunk為L(zhǎng)ACP模式,，實現鏈路聚合功能。

2. 將成員接口加入Eth-Trunk,。

3. 配置系統優先級,，確定主動端，按照主動端設備的接口選擇活動接口,。

4. 配置活動接口上限閾值,，實現保證帶寬的情況下提高網絡的可靠性。

5. 配置接口優先級,，確定活動鏈路接口,，優先級高的接口將被選作活動接口。

6. 創建VLAN并將接口加入VLAN,。
