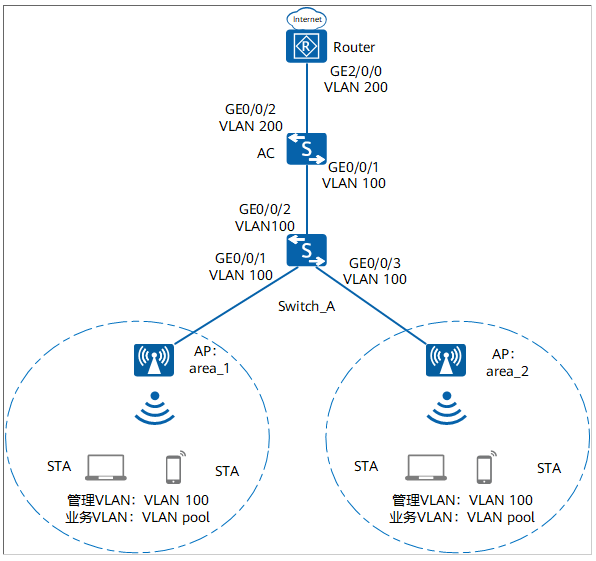

中型園區WLAN組網圖

本文配置步驟以華為S系列交換機V200R012版本,，華為AR系列路由器V200R010版本為例。

?用戶希望通過WLAN部署,，提供名為“wlan-net”的無線網絡方便用戶隨時隨地接入,。

?接入層可以選用支持PoE功能的S5720-LI系列交換機，下掛AP,，為用戶提供無線網絡,。

?匯聚層可以選用S5720-HI作為AC設備，在AC上對用戶進行集中控制和管理,。AC作為DHCP服務器,，為AP分配管理IP地址。

?園區出口可以選用AR系列路由器,，Router作為DHCP服務器,，為STA分配IP地址。

?采用VLAN pool作為業務VLAN,，由VLAN pool下VLAN對應的接口地址池為STA分配地址,。
