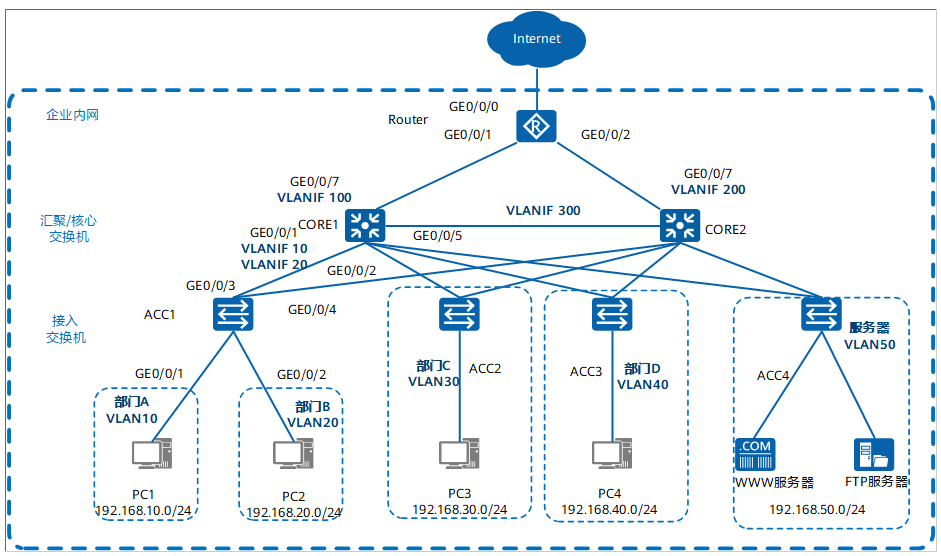

中小園區組網圖

本文配置步驟以圖中所示的華為接入交換機ACC1（S2750）,，華為核心/匯聚交換機CORE（ S5700 ）和出口路由器Router（AR系列路由器）為例,。

?在小型園區中,，S2700&S3700通常部署在網絡的接入層,，S5700&S6700通常部署在網絡的核心，出口路由器一般選用AR系列路由器,。

?核心交換機配置VRRP保證網絡可靠性,，配置負載分擔有效利用資源。

?每個部門業務劃分到一個VLAN中,，部門間的業務在CORE上通過VLANIF三層互通,。

?核心交換機作為DHCP Server，為園區用戶分配IP地址,。

?接入交換機上配置DHCP Snooping功能,，防止內網用戶私接小路由器分配IP地址；同時配置IP報文檢查功能，防止內網用戶私自更改IP地址,。
