簡介

業務口堆疊指的是設備之間通過與邏輯堆疊端口綁定的物理成員端口相連,，不需要專用的堆疊插卡。

為了提高堆疊效率,，減少手動配置,，交換機從V200R011C10版本開始支持通過專用堆疊線纜進行堆疊。所以根據堆疊線纜的不同,，把業務口堆疊分為普通線纜堆疊和專用線纜堆疊,。

?使用光線纜、網線和高速電纜進行堆疊的方式叫做業務口普通線纜堆疊,。

?使用專用堆疊線纜進行堆疊的方式叫做業務口專用線纜堆疊,。專用堆疊電纜的兩端區分主和備，帶有Master標簽的一端為線纜主端,，不帶有標簽的一端為線纜備端,。用戶按照要求的操作步驟操作后，設備的主備與專用堆疊線纜主端和備端才能對應上,，否則設備的主備與線纜的主備端不一定對應,。

注意事項

?專用堆疊線纜連線規則：?按照交換機從上到下的順序依次連線。

?連線時注意線纜的主備端,，確保：最上面交換機的所有端口連接的都是線纜主端,，最下面交換機的所有端口連接的都是線纜備端，中間交換機的2個邏輯端口分別連接主端和備端,。

?連接后系統自動組建堆疊,，自動分配堆疊的ID和堆疊的角色。

?如果不是環形組網,，只要確保本端交換機的邏輯堆疊端口1是與對端交換機的邏輯堆疊端口2相連,，也可組建堆疊，但堆疊系統的主和備、交換機的堆疊ID都是隨機生成,。

?插入專用堆疊線纜的接口,，不能有業務配置，否則接口插入專用堆疊線纜后,，無法自動切換到堆疊端口,，導致無法正常建立堆疊。?對于SVF的AS設備,，接口下除了shutdown和stp root-protection之外,，不能有其他配置。

?對于被iMaster NCE-Campus納管的交換機設備,，接口下除了shutdown和trust dscp之外,，不能有其他配置。

?對于其他設備,，接口下除了shutdown之外,，不能有其他配置。

?插入專用堆疊線纜前如果已經手動配置了邏輯堆疊端口號,，插入專用堆疊線纜后不會自動修改端口號,，請按照配置好的端口號進行連接。如果未手動配置邏輯堆疊端口號,，插入專用堆疊線纜后會自動生成對應的邏輯堆疊端口號,。支持專用堆疊線纜對應的邏輯端口和接口插入的堆疊線纜主備端信息，可以執行命令display stack port auto-cable-info查看,。

組網需求

在一個新建的企業網絡中,，要求接入設備具有充足的端口數目，并且希望網絡結構簡單,，易于配置和管理,。

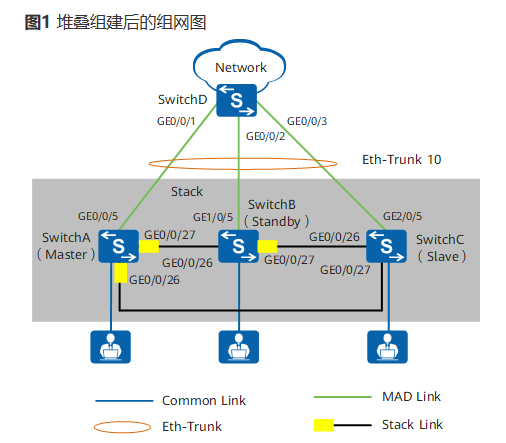

如圖1所示，根據用戶需求,，SwitchA,、SwitchB和SwitchC三臺接入交換機采用環形堆疊組網，并通過跨設備Eth-Trunk連接上層設備SwitchD,。為了減少配置,，SwitchA、SwitchB和SwitchC使用專用堆疊線纜進行堆疊,。使用專用線纜堆疊后,，期望堆疊系統中SwitchA是主交換機，SwitchB是備交換機,，SwitchC是從交換機,。

配置思路

1.為保證安全性，將SwitchA、SwitchB和SwitchC下電,。

2.根據專用堆疊線纜連線規則,，連接專用堆疊線纜。

3.為了保證SwitchA,、SwitchB,、SwitchC分別稱為主交換機、備交換機,、從交換機,，按照順序?qū)粨Q機上電。

4.為保證拔出線纜或者插入其他線纜時,，堆疊配置可以繼續生效,，將專用堆疊線纜自動生成的配置寫入Flash,。

5.為提高可靠性,、增加上行鏈路帶寬，配置跨設備Eth-Trunk,。

6.為有效避免堆疊分裂時網絡不可用,，配置代理方式多主檢測。
