簡介

S2710-SI、S2700-EI,、S3700-SI和S3700-EI設備使用業務口組建堆疊時,，不需要手動配置堆疊口，在正確連接堆疊線纜后,，即可自動組建堆疊系統,。

組網需求

在一個新建的企業網絡中，要求接入設備具有充足的端口數目,，并且希望網絡結構簡單,，易于配置和管理。

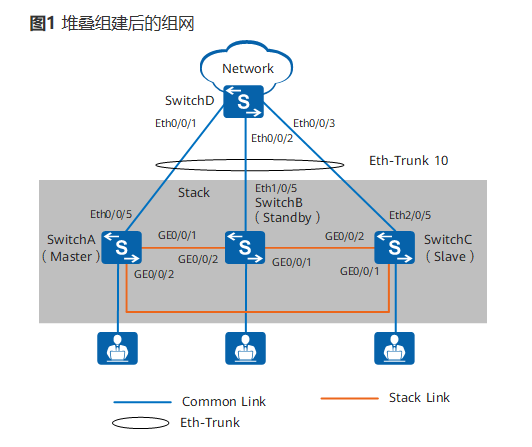

如圖1所示,，根據用戶需求,，SwitchA、SwitchB和SwitchC三臺接入交換機采用環形堆疊組網,，并通過跨設備Eth-Trunk連接上游設備SwitchD,。其中，SwitchA,、SwitchB和SwitchC的角色分別為主,、備、從,，堆疊ID分別為0,、1、2,，優先級分別為200,、100、100,。由于組成堆疊的成員交換機在邏輯上是一個整體,，所以整個網絡在擴展了端口數量的同時也方便了用戶對網絡的管理和維護。

配置思路

1.S3700-EI堆疊功能缺省處于使能狀態,，正確連接堆疊線纜后,，堆疊系統即建立，無需配置,。但是為方便用戶管理和識別設備,，可在堆疊前先配置成員交換機的名稱、堆疊ID和優先級,。

2.將SwitchA,、SwitchB、SwitchC下電，使用SFP堆疊電纜連接各物理成員端口后再上電,。

3.為提高可靠性、增加上行鏈路帶寬,，配置跨設備Eth-Trunk,。

配置文件

• 堆疊系統的配置文件（堆疊相關配置不記入配置文件，直接寫入Flash）

  #
   sysname Stack
  #
  interface Eth-Trunk10
  #
  interface Ethernet0/0/5
   eth-trunk 10
  #
  interface Ethernet1/0/5
   eth-trunk 10
  #
  interface Ethernet2/0/5
   eth-trunk 10
  #
  return

• SwitchD的配置文件

  #
   sysname SwitchD
  #
  interface Eth-Trunk10
  #
  interface Ethernet0/0/1
   eth-trunk 10
  #
  interface Ethernet0/0/2
   eth-trunk 10
  #
  interface Ethernet0/0/3
   eth-trunk 10
  #
  return
