華為匯聚交換機：提高特殊流量?jī)?yōu)先級

華為核心層交換機組建集群,，作為整個園區網絡的核心,，實現網絡高可靠性和網絡大數據量轉發,，同時配置隨板AC管理全網的AP,，承載全網的無線業務，實現有線無線深度融合,。匯聚層交換機組建堆疊，實現設備級備份的同時，也擴展了設備的端口密度和轉發帶寬,。

在部署QoS前,，需要保證園區內基礎網絡連通。請參考園區內基礎網絡連通部署案例進行相關配置,。

本案例中,，匯聚交換機需要對特殊用戶（PC1）的流量進行帶寬保障和優先轉發。

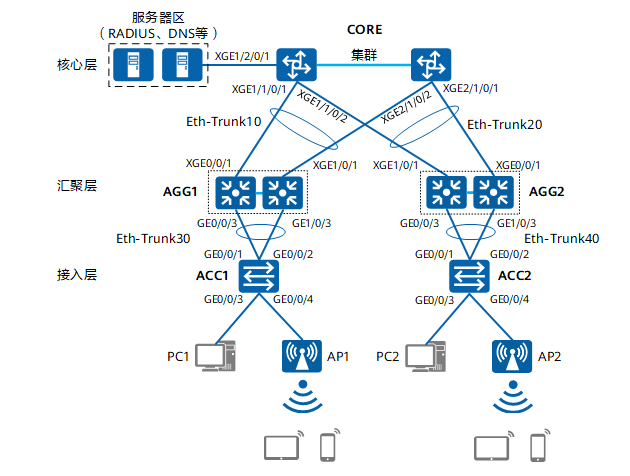

圖1 匯聚交換機作為有線無線用戶網關

部署思路

1創建ACL并配置ACL規則,，允許VIP用戶的流量通過,。

2配置包含ACL規則的流分類，從而將VIP用戶的流量劃分為一類,。

3配置流行為,，重新標記VLAN報文的802.1p優先級為5。

4配置流策略,，綁定流分類與流行為,。

5在匯聚交換機下行口應用流策略，從而提高入方向特殊用戶流量的優先級,。
