組網需求

在一個新建的企業網絡中，要求接入設備具有充足的端口數目,，并且希望網絡結構簡單,，易于配置和管理。

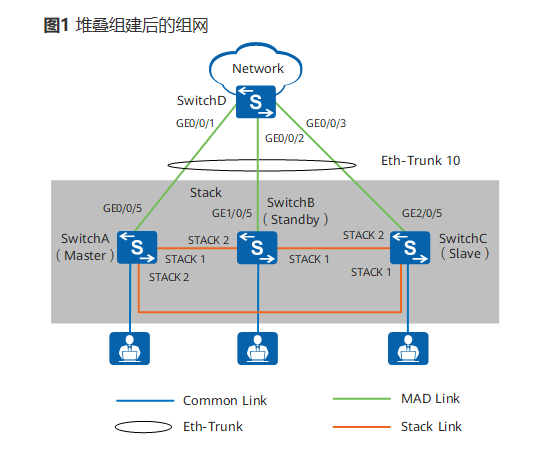

如圖1所示,，根據用戶需求,，SwitchA、SwitchB和SwitchC三臺接入交換機采用環形堆疊組網,，并通過跨設備Eth-Trunk連接上游設備SwitchD,。其中，SwitchA,、SwitchB和SwitchC的角色分別為主,、備、從,，堆疊ID分別為0,、1、2,，優先級分別為200、100,、100,。由于組成堆疊的成員交換機在邏輯上是一個整體，所以整個網絡在擴展了端口數量的同時也方便了用戶對網絡的管理和維護,。

配置思路

1.設備先下電,，安裝ES5D00ETPC00堆疊插卡后，再將設備上電,。

2.使能堆疊功能,。

3.為方便用戶管理和識別設備，配置成員交換機的堆疊ID和優先級,。

4.將SwitchA,、SwitchB,、SwitchC下電，使用PCIe線纜連接各堆疊端口并上電,。

5.為提高可靠性,、增加上行鏈路帶寬，配置跨設備Eth-Trunk,。

6.為有效避免堆疊分裂時網絡不可用,，配置代理方式多主檢測。V200R002及之前的版本叫“雙主檢測”功能,，之后版本叫“多主檢測”功能,。

配置文件

• 堆疊系統的配置文件（堆疊相關配置不記入配置文件，直接寫入Flash）

  #
  sysname Stack
  #
  interface Eth-Trunk10
   mad detect mode relay
  #
  interface GigabitEthernet0/0/5
   eth-trunk 10
  #
  interface GigabitEthernet1/0/5
   eth-trunk 10
  #
  interface GigabitEthernet2/0/5
   eth-trunk 10
  #
  return

• SwitchD的配置文件

  #
  sysname SwitchD
  #
  interface Eth-Trunk10
   mad relay
  #
  interface GigabitEthernet0/0/1
   eth-trunk 10
  #
  interface GigabitEthernet0/0/2
   eth-trunk 10
  #
  interface GigabitEthernet0/0/3
   eth-trunk 10
  #
  return
