園區總部采用雙路由器出口冗余備份方式,，保證設備級的可靠性,。核心交換機采用兩臺堆疊，保證設備級的可靠性,；并且核心交換機作為用戶網關,，為用戶分配IP地址。具體業務要求如下：

?部門A的用戶可以訪問Internet,，但是部門B的用戶不能訪問Internet,。

?總部有Web服務器，對外提供WWW服務,，外網用戶可以訪問內網服務器。

?總部和分支之間需要通過Internet進行私網VPN互通,，通信內容需要有安全保護,。

本案例中，匯聚層的兩臺華為交換機組建堆疊,，與核心交換機相連,，對于核心層以下組網場景請參見園區內基礎網絡連通部署案例。

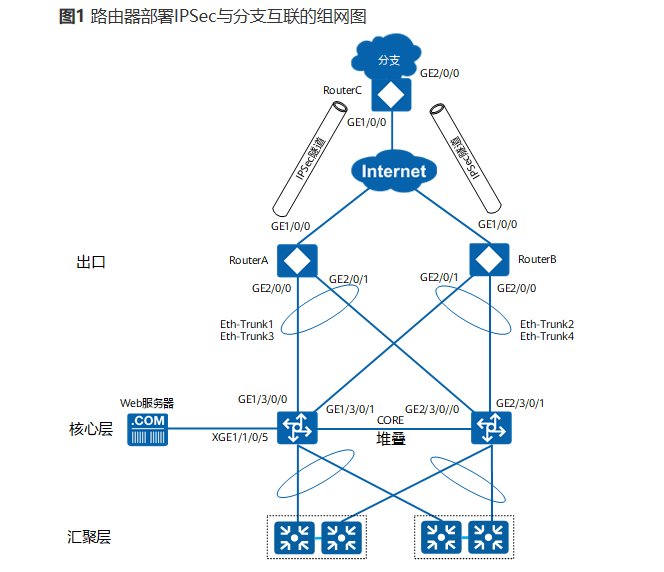

圖1 路由器部署IPSec與分支互聯的組網圖
