案例描述

在大型園區出口，核心交換機上行通過路由器訪問外網,。防火墻旁?huà)煊诤诵?a href='http://yunseas.com/huawei/' target='_blank' title='交換機' >交換機,，對業務流量提供安全過濾功能。核心交換機作為用戶網關,，為用戶分配IP地址,。具體組網要求如下：

?為了簡化網絡并提高可靠性，核心層交換機通常部署集群,。

?在防火墻上部署雙機熱備（主備模式）,，當其中一臺故障時，業務可以平滑切換到另一臺,。

?核心交換機雙歸接入兩臺出口路由器,，路由器之間部署VRRP確?？煽啃?。

?為提高鏈路可靠性,，核心交換機與出口路由器之間，核心交換機與防火墻之間,，兩臺防火墻之間均通過Eth-Trunk互連,。

本案例中，匯聚層的兩臺交換機與核心交換機相連,，對于核心層以下組網場景請參見園區內基礎網絡連通部署案例,。

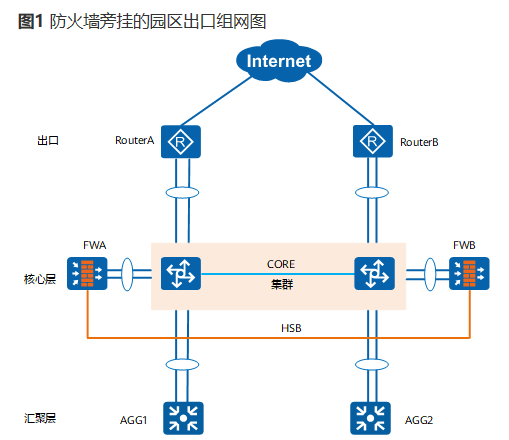

圖1 防火墻旁?huà)斓膱@區出口組網圖

在一般的三層轉發環境下，園區內外部之間的流量將直接通過交換機轉發,，不會經過FWA或FWB,。當流量需要從交換機轉發至FW，經FW檢測后再轉發回交換機,，就需要在交換機上配置VRF功能,，將交換機隔離成兩個相互獨立的虛擬交換機VRF-A和根交換機Public。

如圖2所示,，Public作為連接出口路由器的交換機,。對于下行流量，它將外網進來的流量轉發給FW進行檢測,；對于上行流量,，它接收經FW檢測后的流量，并轉發到路由器,。

VRF-A作為連接內網側的交換機,。對于下行流量，它接收經FW檢測后的流量,，并轉發到內網,；對于上行流量，它將內網的流量轉發到FW去檢測,。

圖2 防火墻旁?huà)斓膱@區出口的物理接口連接示意圖
